Fabricación de tableros
La fabricación de tableros eléctricos es un proceso clave en la distribución y control de la energía en instalaciones industriales, comerciales y residenciales. Estos tableros permiten gestionar circuitos eléctricos de manera segura y eficiente, protegiendo los sistemas contra sobrecargas y facilitando el mantenimiento y la expansión de la red eléctrica.

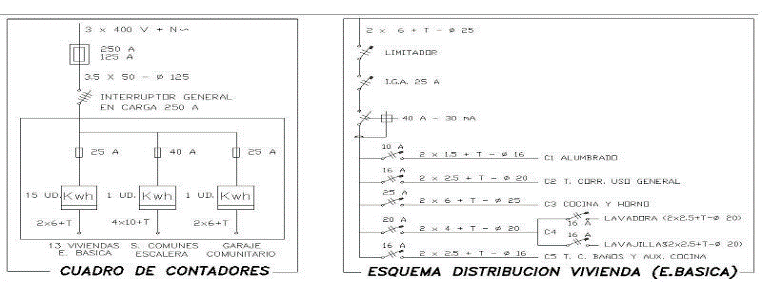

LECTURA DE PLANO UNIFILAR
Para leer un sistema unifilar eléctrico:
se deben identificar los componentes eléctricos y seguir las líneas que los conectan.
Paso 1: Identificar el cuadro eléctrico principal
Este es el punto de partida del esquema, desde donde se distribuye la energía.
- Paso 2: Identificar los circuitos
Identificar los diferentes circuitos, como iluminación, enchufes, cocina, aire acondicionado, etc.
- Paso 3: Verificar las protecciones
Revisar la presencia de interruptores diferenciales y magnetotérmicos en cada circuito.

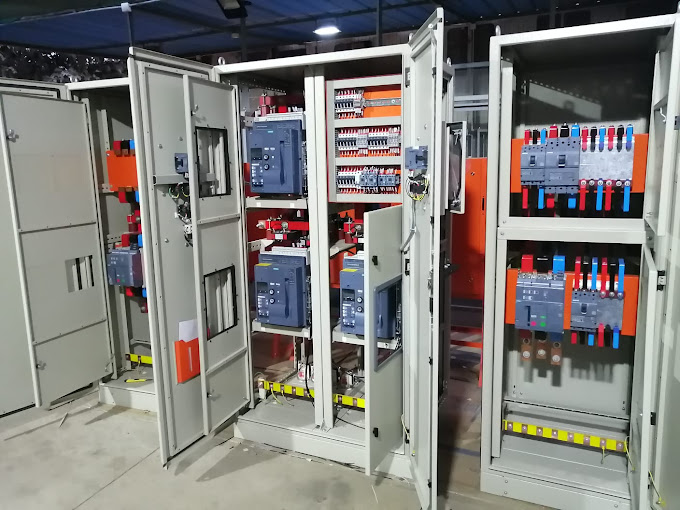

FABRICACIÓN DE TABLEROS ELECTRICOS
Descripción: La fabricación de tableros eléctricos industriales metálicos es el proceso de crear cajas o gabinetes de metal que contienen dispositivos de conexión y maniobra. Estos tableros son fundamentales para la seguridad y eficiencia de los sistemas eléctricos industriales.
- Proceso de fabricación:
- Ingeniería
- Conexionado Eléctrico
- Metal Mecánico
- Supervisión de calidad
- Normativas:
Los tableros eléctricos se pueden fabricar bajo estándares ANSI o IEC.
Se deben cumplir normas y estándares específicos para garantizar la seguridad y confiabilidad.
- Por ejemplo, la IEC 61439 establece los requisitos generales de diseño y fabricación para tableros de baja tensión.
- Tipos de tableros:
- Tablero de distribución
- Tablero de fuerza
- Tablero de arranque de motor
- Tablero de control
- Tablero para banco de condensadores
Usos En fábricas industriales para circuitos de iluminación, En proyectos de construcción a gran escala, En la industria minera.
- FUNCIONES
Distribuir, proteger y controlar la energía eléctrica
Proteger los circuitos eléctricos contra sobrecargas, cortocircuitos, entre otros
Permitir el control y la medición de la energía eléctrica consumida.

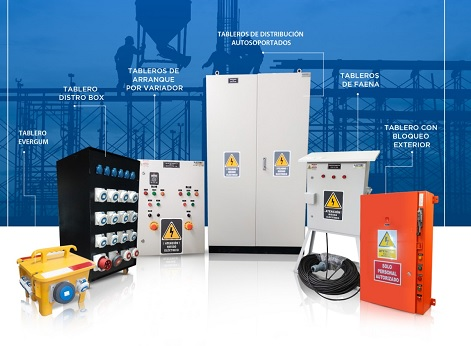

TIPOS DE TABLERO
- TABLEROS DE DISTRIBUCION PRINCIPAL
- TABLEROS DE SUBDISTRIBUCION
- TABLEROS DE DISTRIBUCION FINAL
- UNIDAD DE CONSUMO
- TABLERO DE CUARTO DE BOMBAS
- CENTRAL DE CONTROL DE MOTORES
- PUNTO DE DISTRIBUCION FINAL
- TABLERO DE DISTRIBUCION DE ILUMINACION
- TABLERO DE DISTRIBUCION DE ENERGIA
- TABLEROS DE PEDESTAL
- TABLEROS AUTOSOPORTADOS
- TABLEROS CERTIFICACION IP
